7. Remota Cable↵
Las pantallas de remota se llaman de la misma forma que la agrupación de remotas.
Cada remota tiene una serie de componentes internos que permiten obtener información y definir su comportamiento. Al pulsar sobre una remota concreta, se abrirá a la derecha la pantalla que corresponda con esa remota.

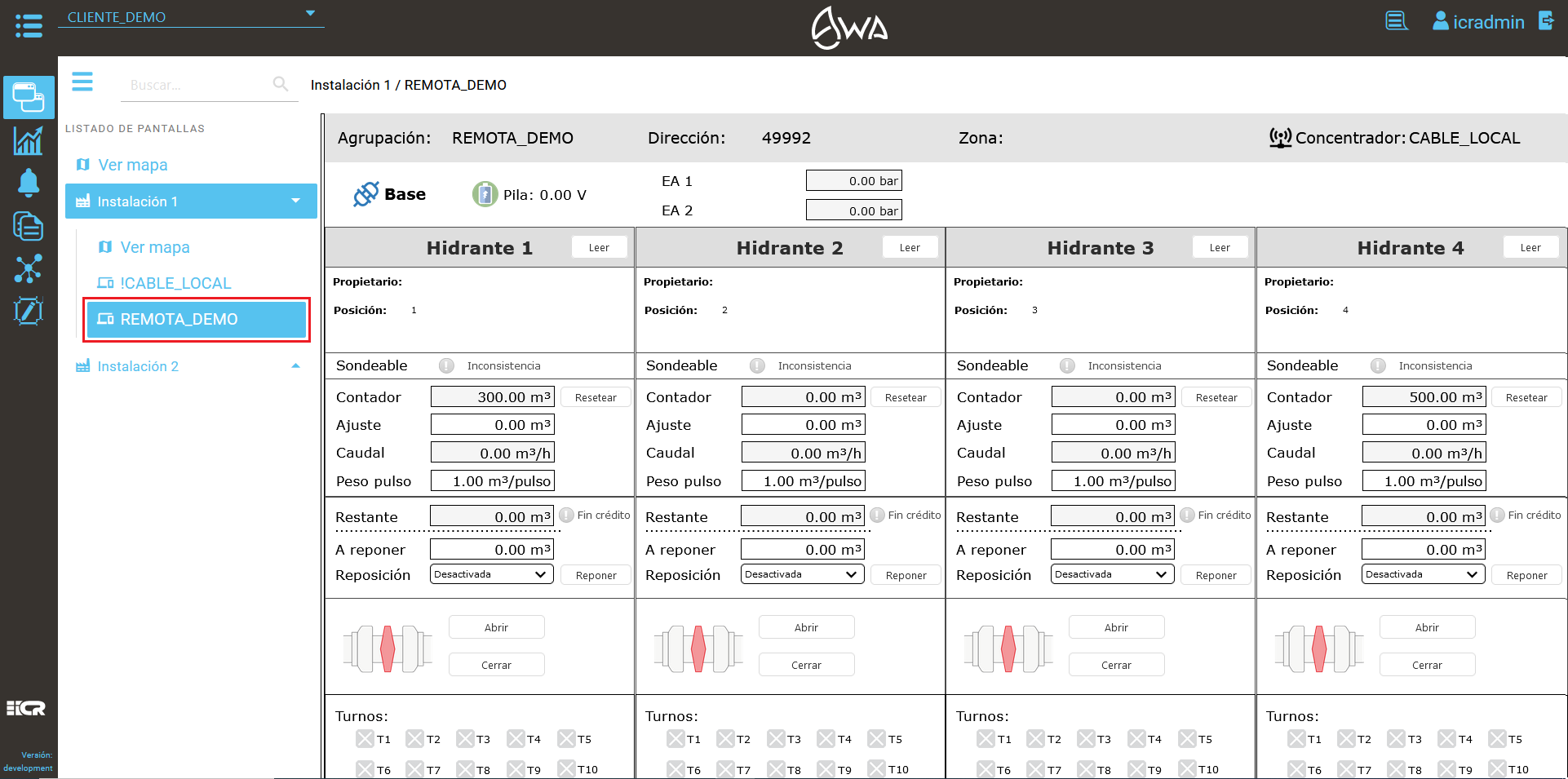

Ilustración 39. Pantalla "REMOTA_DEMO" - Remota CABLE.
7.1 Información de comunicación en curso↵
Algunas acciones en la remota o lecturas requieren de un tiempo de procesamiento. Debido al carácter no instantáneo de este comportamiento, se muestra una animación para indicar que la orden está siendo procesada.
Si la animación no desapareciera o la orden no se ejecutara correctamente ni reintentando pasados unos instantes, comuníquese con el servicio técnico de INGENIERÍA Y CONTROL REMOTO S.A. para dar parte de la incidencia.
Por ejemplo, en la Ilustración 41, se refleja que al solicitar una lectura de estados aparece dicha animación para informar de que se esta realizando la lectura.
Ilustración 40. Animación de información en curso.
Ilustración 41. Ejemplo de animación.
7.2 Información general de la remota↵
En esta sección se encuentra toda la información relevante de la remota que no forma parte de ningún hidrante concreto.
- La sección superior, de fondo gris, tiene información sobre la agrupación, dirección de la base, zona y concentrador. En la Ilustración 42 se pueden observar dichos datos.
- La sección inferior, de fondo blanco, muestra la información de la remota (estado de conexión, estado de pila, entradas analógicas, etc.).

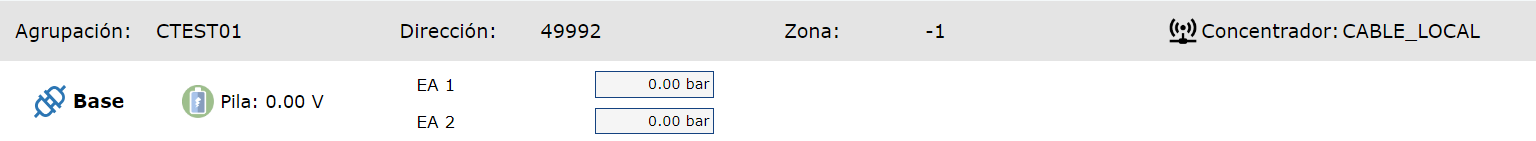

Ilustración 42. Información general de la remota.
7.2.1 Detalles de la sección inferior↵
- Conexión: se muestra un icono u otro dependiendo de si el concentrador es capaz de conectar con la remota o no.
Ilustración 43. Estado de remota.
- Estado de pila: muestra el voltaje de la pila, cuando está próxima a agotarse o se ha agotado, se cambia el icono de fondo verde por uno de fondo rojo.
Ilustración 44. Icono de pila.
Ilustración 45. Nivel de la pila.
- Entradas analógicas: muestran la información relativa a las entradas analógicas de la remota. Estos valores van desde un valor mínimo hasta un valor máximo.
Ilustración 46. Ejemplo de entradas analógicas.
7.3 Información de hidrantes de la remota↵
Muestra información sobre el estado actual de cada uno de los hidrantes de la remota. Además, cada hidrante tiene una serie de valores que podrán ser modificados para adaptar la remota a determinadas circunstancias como, por ejemplo, un cambio en el contador.

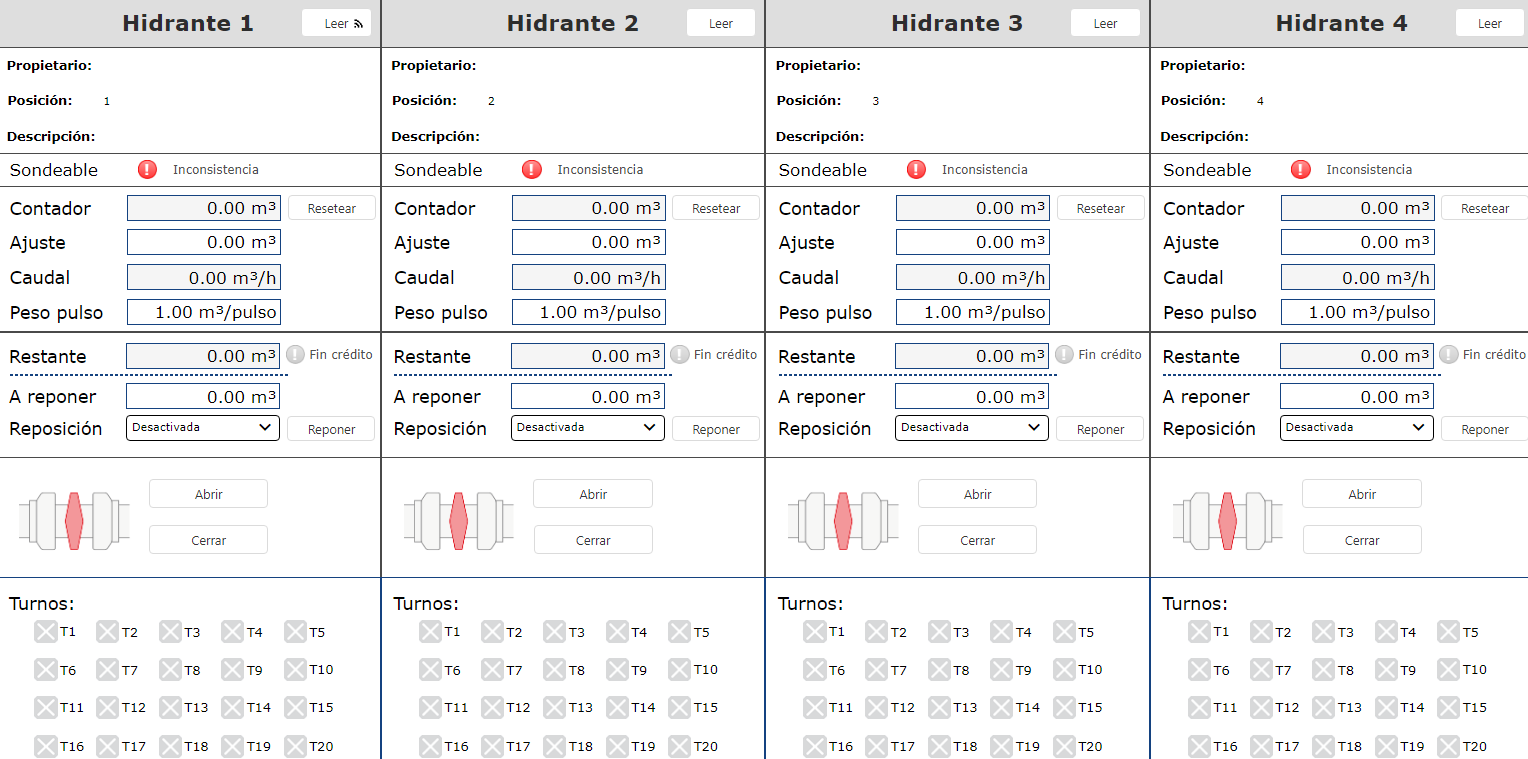

Ilustración 47. Información de hidrantes de la remota.
7.3.1 Información de un hidrante↵
Muestra el propietario, la posición asociada a un hidrante y una breve descripción. El valor de propietario puede ser modificado pulsando sobre el propietario actual o el hueco en blanco si no hay propietario, el valor de posición también puede ser modificado y, por último, se puede añadir una pequeña descripción del hidrante.

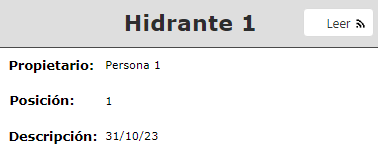

Ilustración 48. Información de un hidrante.
- Valores de alarma: por defecto se muestra una exclamación sobre fondo gris, indicando que no hay ninguna alarma activada. Si una condición se activa, salta una alarma y el fondo cambia a rojo.
- Inconsistencia: uno o más valores internos de la remota no corresponde con los rangos que tiene programados.

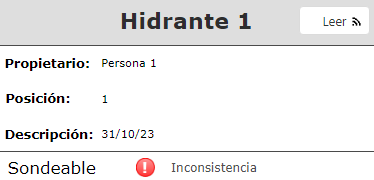

Ilustración 49. Ejemplo de alarma activada.
Para solucionar la aparición de estos valores de alarma, es posible que deba ponerse en contacto con el servicio técnico de INGENIERÍA Y CONTROL REMOTO S.A.
7.3.2 Información de contador↵
Para cada hidrante se muestra información del contador. Esta información contiene el valor actual del contador, el valor de ajuste, el caudal actual y el peso del pulso.
Los valores del contador y peso del pulso pueden modificarse pulsando sobre los valores actuales. El valor de contador no puede cambiarse directamente, se debe resetear primero pulsando el botón para que el totalizador se ponga a 0, y luego con el ajuste cambiar el punto en el que parte.
Los datos que tiene un fondo blanco se pueden modificar, si tienen un fondo grisaceo no se pueden modificar como ocurre con el caudal actual.

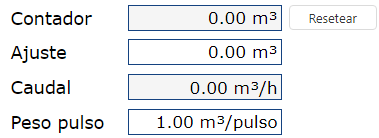

Ilustración 50. Información del contador.
7.3.3 Información de prepago↵
Muestra el prepago actual del hidrante.
- Restante: prepago que queda para el consumo hasta la siguiente reposición.
- A reponer: cantidad que se repondrá de forma periódica para consumo entre dos reposiciones.
- Reposición: se puede pulsar sobre el campo para elegir una opción del desplegable. Permite elegir el periodo de reposición. Una vez introducido el valor a reponer y el periodo de reposición que se desea, debe pulsarse el botón de "Reponer" para que la modificación tenga efecto.
- !Fin crédito: es una alarma que indica que el crédito de ese hidrante se ha agotado hasta la siguiente reposición.

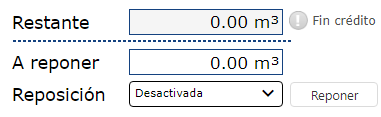

Ilustración 51. Información de prepago.
7.3.4 Información de válvula↵
Muestra información sobre la válvula del hidrante. Si se pulsa sobre el botón "Abrir" o "Cerrar" se abrirá la válvula o se cerrará según proceda.

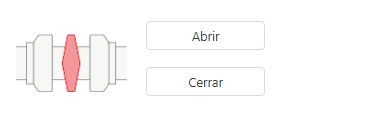

Ilustración 52. Válvula de hidrante.
- El icono de la válvula con manivela roja y posición vertical indica que la válvula actualmente está cerrada.
- El icono de la válvula con manivela verde y posición horizontal indica que la válvula actualmente está abierta.
7.3.5 Turnos↵
En la pantalla de cada hidrante se pueden seleccionar los turnos en los que se van a abrir las válvulas del hidrante. Estos turnos se han definido previamente en el concentrador.
Para seleccionar que un hidrante siga un turno, basta con pulsar sobre el icono ‘X’ del turno para cambiarlo a ‘V’ y que aparezca seleccionado.

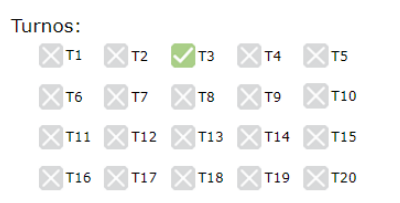

Ilustración 53. Turnos de un hidrante.
