4. Concentrador Coronis↵

El concentrador Coronis es un dispositivo que establece comunicaciones por radio con cada una de las remotas implementadas.

Cada concentrador Coronis tiene la capacidad de implimentar hasta 220 remotas HBRF. En la aplicación, las pantallas que comienzan con el símbolo '!' (por ejemplo, !HBRF), son pantallas de concentradores o elementos especiales.

Dentro de una instalación se pueden acceder a distintas pantallas, una de ellas es la de un concentrador Coronis. En la Ilustración 9, el concentrador Coronis se denomina !HBRF, al pulsar sobre este dispositivo se despliega la pantalla del concentrador.

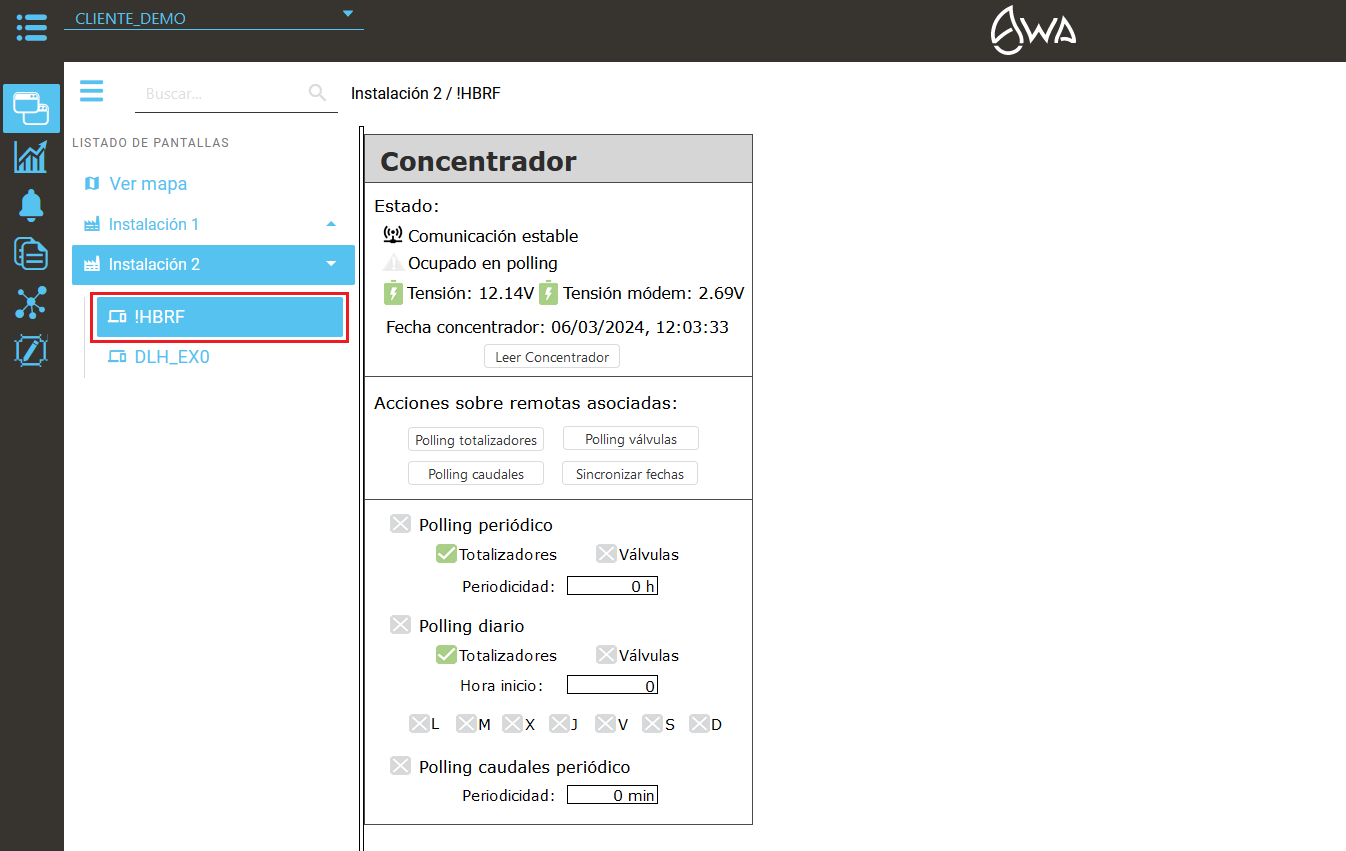

Ilustración 9. Pantalla "!HBRF" - Concentrador CORONIS.

4.1 Estado del concentrador↵

La primera sección de la pantalla de concentrador permite obtener información del estado actual del concentrador. El polling es la lectura de totalizadores, válvulas y caudales programada en el tiempo.

Si se quiere hacer un polling, la alerta de “Ocupado en polling” se activa y podrían producirse retardos en la comunicación entre concentrador y remotas. En estos casos, además, el envío de mensaje no está garantizado, por lo que puede que haya que volver a repetir acciones cuando el concentrador haya finalizado el polling.

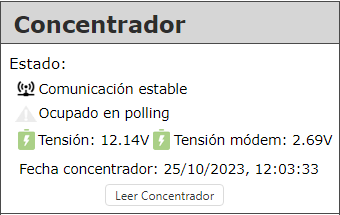

Ilustración 10. Estado del concentrador.

4.2 Acciones sobre remotas asociadas↵

Se puede realizar una petición masiva a todas las remotas asociadas al concentrador para obtener datos concretos o sincronizar fechas.

- Polling totalizadores: Realiza una petición al concentrador para que consulte los datos de totalizador de las remotas asociadas a este.

- Polling válvulas: Realiza una petición al concentrador para que consulte los datos de válvulas de las remotas asociadas a este.

- Polling caudales: Realiza una petición al concentrador para que consulte los datos de caudal de las remotas asociadas a este.

- Sincronizar fechas: Realiza una petición al concentrador para que establezca la fecha de las remotas asociadas a este como la fecha actual del concentrador.

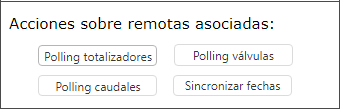

Ilustración 11. Acciones sobre las remotas asociadas.

4.3 Configuración de polling↵

Se puede configurar el concentrador para que haga las lecturas de totalizadores, válvulas y caudales (polling) de forma automática en momentos predeterminados.

Las imágenes “X” y “V” pueden pulsarse, lo que activa o desactiva esa función. Para el caso del concentrador, “X” desactiva y “V” activa.

Ilustración 12. Activación y desactivación.

Los campos de entrada son campos especiales que al pulsar sobre ellos permite introducir datos. En el caso de la configuración de polling, estos datos permiten establecer horas y minutos en la periocidad.

A tener en cuenta: Las restricciones de datos de entrada, como poner una hora superior a 24, se encuentra en fase de desarrollo, por lo que los datos que se establezcan deben ser lo más correctos posibles.

• Polling periódico: Permite activar o desactivar la programación de un polling de totalizadores o válvulas cada X horas, donde X es la periodicidad establecida.

• Polling diario: Permite activar o desactivar la programación de un polling de totalizadores o válvulas los días elegidos de la semana a X hora, donde X es la hora de inicio establecida.

  Para indicar la hora de inicio del polling diario se tienen que introducir horas completas.

• Polling de caudales periódico: Permite activar o desactivar la programación de un polling de caudales cada X horas, donde X es la periodicidad establecida.
