6. Concentrador Cable↵

El concentrador Cable es un dispositivo que alimenta y establece comunicaciones por cable con cada una de las remotas implementadas.

En la aplicación, las pantallas que comienzan con el símbolo '!' (por ejemplo, !CABLE_LOCAL), son pantallas de concentradores o elementos especiales.

Dentro de una instalación se pueden acceder a distintas pantallas, otra de ellas es la de un concentrador Cable. En la Ilustración 36, el concentrador Cable se denomina !CABLE_LOCAL, al pulsar sobre este dispositivo se despliega la pantalla del concentrador.

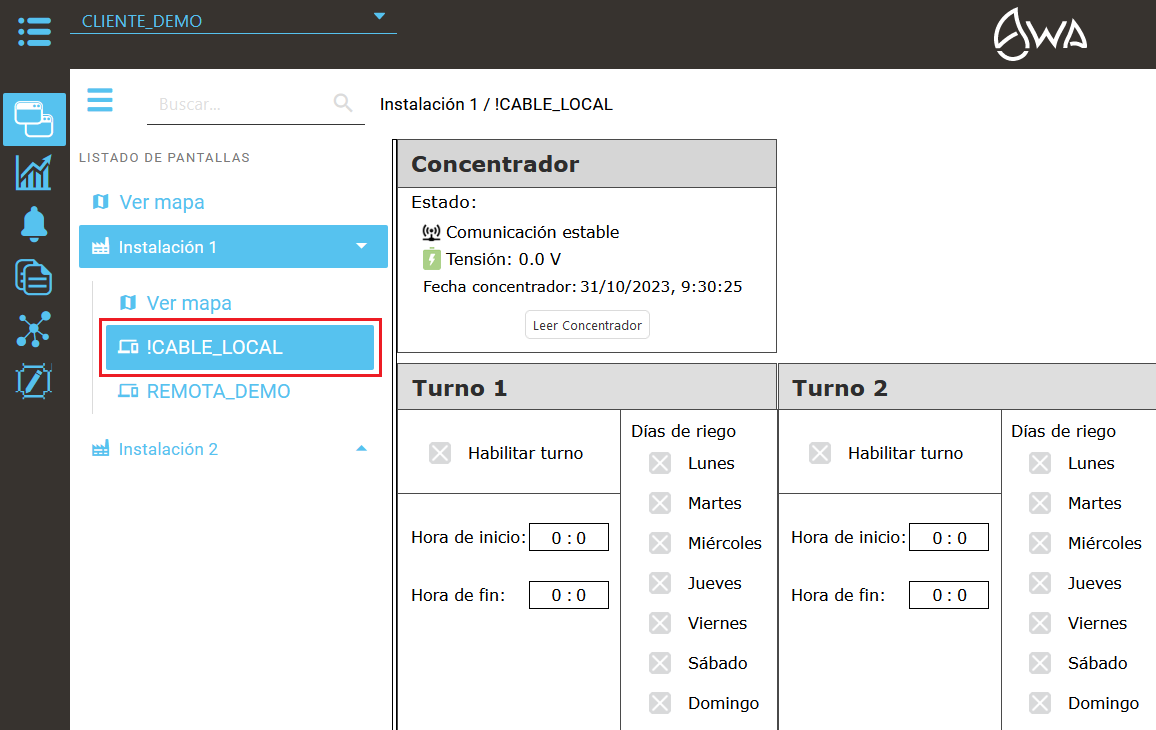

Ilustración 36. Pantalla "!CABLE_LOCAL" - Concentrador CABLE.

6.1 Estado del concentrador↵

La primera sección de la pantalla de concentrador permite obtener información del estado actual del concentrador. Muestra información sobre la tensión del cable y la fecha actual del mismo.

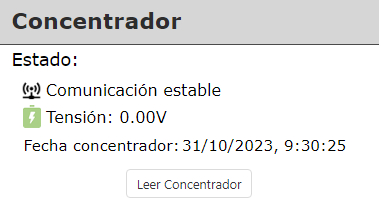

Ilustración 37. Estado del concentrador.

En las remotas de tipo cable, la configuración de turnos se define en el concentrador (hasta 20 turnos). En la pantalla de cada remota, se podrá elegir si sigue algún turno de los definidos en el concentrador.

Estos turnos permiten escoger qué días de la semana van a estar activos, la hora de inicio y fin de turno y si estará habilitado o no.

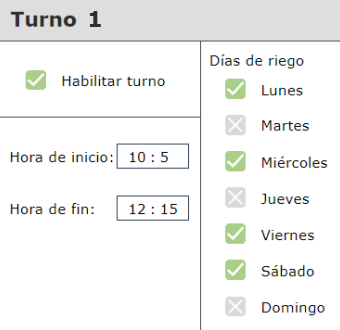

Ilustración 38. Programación del turno 1.
